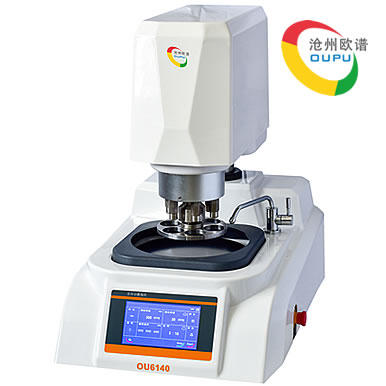

OU6140型自动金相磨抛机集预磨、研磨、抛光于一体的单盘式全自动磨抛机。它采用单片机技术通过触摸屏进行控制,磨抛盘采用直流无刷电机驱动,V带进行传动,磨头采用步进电机驱动,同步带进行传动 具有转动平稳,噪音低,寿命长,安全可靠等特点;可以根据用户需要自行调整磨头和磨抛盘的转速 ,自行设定压力,自行设定制样时间,适应不同需求;自带照明系统,方便取放试样;自带冷却装置,可以在研磨时对试样进行冷却,以防止因试样过热而破坏金相组织,是工厂,科研单位以及大专院校实验室金相制样设备理想之选。
1、底座采用铝合金材料铸造一体成型,质量轻且减震能力好,防腐蚀。
2、壳体采用ABS吸塑一体成型,外观新颖,防腐蚀。
3、水龙头采用全铜镀铬工艺,防腐蚀性好。
4、采用触摸屏控制和显示,操作简便,清晰直观。
5、具有可定时定速定压功能。
6、内置喷嘴集污槽自动清洗。
7、支持无极调速或四档调速模式,调速更方便。
8、磨头采用电磁离合自动锁紧,方便快捷。(高配版)
9、支持磨抛盘跟磨抛头单动和联动启动,使用更灵活。
10、可以存储10多组磨抛工艺参数,便于快速调用。
11、磁性盘设计,支持快速换盘,更换砂纸和抛光织物更方面快捷。
12、试样夹盘自动放松加紧,配合内侧照明系统,方便取放试样。
13、配备快速试样夹持盘,可随时更换不同直径的夹持盘。
14、整机采用直流无刷和步进电机,转动平稳,噪音低,寿命长。
15、双加压方式、中心加压跟单点加压两种、功能更强大。(高配版)
16、急停按钮可以方便快捷立即停止操作,更加安全。
磨抛盘直径 | φ254mm |
磨抛盘转速 | 无级调速100—1000r/min 四档调速300、500、800、1000 r/min |
磨抛盘旋转方向 | 正反转 |
磨抛盘电机功率 | 无刷直流电机220V 1100W |
磨头转速 | 0-120r/min (高配0-150r/min) |
磨头旋转方向 | 顺时针 |
磨头电机功率 | 步进电机 50v 200W |
加压方式 | 单点 (高配单点和中心加压) |
加压压力 | 单点:0-90N、中心:0-150N、常用范围40-120N |
压力调节方式 | 手动调节 (高配自动调节) |
磨头锁定 | 手动 (高配电磁离合器锁定) |
定时可调时间 | 0-99min |
试样安装数量 | 6个 |
试样夹持规格 | 标配φ30mm (可选φ22mm 、φ30mm 、φ45mm ) |
夹持试样厚度 | 8-22mm (可定制) |
电源 | 220V、50Hz |
总功率 | 1.8kw |
外形尺寸 | 480×710×660mm(包含磨头) |
净重 | 80kg |
名称 | 数量 | 备注 |
磨盘Φ254 | 1个 | 已安装在设备上 |
磁性盘 | 1个 | 已安装在设备上 |
挡水圈 | 1个 | 已安装在设备上 |
防粘盘 | 2个 | Φ250mm |
400目带胶砂纸 | 4张 | Φ250mm |
800目带胶砂纸 | 4张 | Φ250mm |
1200目带胶砂纸 | 4张 | Φ250mm |
带胶抛光布 | 4张 | Φ250mm |
进水管 | 1根 | 6分接口 |
出水管 | 1根 | Φ32 |
随机资料 | 1份 |
名称 | 图片 | 规格 Φ | 使用说明 | 单位 |
氧化铝耐水砂纸 | 无胶200~230mm | 400/600/800/1000/1500/2000目 80~1500#黑色金属专用 | 张 | |
压敏胶200、220、230mm | ||||
金相砂纸(干砂) | 无胶200~230mm | W5-W50 | 张 | |
压敏胶200、220、230mm | ||||
碳化硅干湿两用砂纸 | 无胶200~230mm | 180-2000有色金属、 玻璃纤维、陶瓷专用 | 张 | |
压敏胶200、220、230mm | 张 | |||
丝绒抛光布 | 带胶 200/220/230/250/300mm | 长绒化纤材质, 选用7μm-2.5μm金刚石、氧化物磨料, 用于钢铁材料常用的抛光。 | 张 | |
不带胶 250/300mm | 张 | |||
平绒抛光布 | 带胶 200/220/230/250/300mm | 短绒材质,选用10μm-5μm金刚石、 氧化物磨料,用于钢铁材料抛光 或电子电路板、铜、铝、镁等 材料抛光。 | 张 | |
不带胶 250/300mm | 张 | |||
帆布抛光布 | 带胶 200/220/230/250/300mm | 纯棉材质,选用14μm-7μm金刚石、 氧化物等磨料,用于钢铁材料、 有色金属、硬质合金一级粗抛光。 | 张 | |
不带胶 250/300mm | 张 | |||
丝绸抛光布 | 带胶 200/220/230/250/300mm | 真丝材质,选用1μm-0.05μm金刚石、 氧化物磨料,用于黑色金属、有色金属、 镀层、塑料、聚合物、软材料和 中等硬度材料的精密镜面抛光。 | 张 | |
不带胶 250/300mm | 张 | |||
冷却液 | 1000ml | 瓶 |
